externe Akku-Lade-Möglichkeit selbst erzeugen.

[maxxmaster]

Auch ich habe das Problem, dass das 6mq aktuell nicht geladen werden kann - mit 99% Sicherheit ist es wieder das interne Flachbandkabel zwischen der USB-Platine und dem Mainboard.
Bevor ich das 6mq gekauft hatte, nutzte ich ein LQ V20, welches ebenfalls eine Möglichkeit des Akkuwechsels bot UND zusätzlich ein kleines Behältnis für den 2. Akku bot, in dem dieser per USB-C aufgeladen werden konnte - was mir aktuell den Hintern retten würde (2fa bei zu vielen heutigen Services).

Die Lade-Schatulle des V20 sah so aus:
.

und nun frage ich mich - da ich eine zweite "untere" USB-Platine des 6mq vor 1.5 Jahren neu gekauft hatte - wie einfach es wäre, solch eine Akku-Lade-Schatulle selbst zu bauen.
3D-Drucker ist kein Problem, nur wie man das Battery-Management des 6mq Akkus "bauen" kann, so dass ich meine Akkus aktuell mit solch einem DIY-Gerät laden könnte.

Drum mein chrei nach Hilfe - @shift - was braucht es, um einen 6mq "professionell" zu laden?



[TobiasL.]

Theoretisch könnte man die Zellen parallel laden anstatt in Serie und bräuche dann kein BMS/Balancing wenn die Akkus in Zukunft die gleiche Zellchemie behalten etc.
Aber ja, spätestens mit mehreren Zellen müsste man anfangen sich wirklich genau zu überlegen was man da macht.
Eine Lösung von Shift direkt wäre auf jeden Fall zu bevorzugen

Ja klar parallel würde gehen, aber nur solange alle gleich geladen sind, was verhindern würde den akku schnell mal mit dem im handy zu tauschen wenn der leer ist...



[TobiasL.]

Ich habe jetzt Zwei Universalakkus, die ich gebraucht bekommen haben, ich glaube ich werde folgende Ladeplatine verwenden: https://www.ebay.de/itm/175666350819 Ich habe aber auch im Support um Hilfe, bzw. ein Datenblatt für den Akku gebeten



[mweiler]

Ich find's super welche Ideen ihr habt! Wir möchte euch nicht im Wege stehen selbst aktiv zu werden. Das vollständige Datenblatt darf ich leider nicht veröffentlichen aber die relevanten Infos für den Akku sollten unserer Meinung nach zugänglich sein. Besser wir machen das so als wenn irgendwo wegen fehlender Daten ein Feuer ausbricht. Falls noch was fehlt, kann ich das natürlich nachliefern.

Spoiler: Technische Daten Universalakku

Die Daten gelten für Akkus ab dem Produktionsjahr 2023, das steht seitlich neben dem Strichcode auf der Rückseite.

Nominal Voltage	3.85 V
Rated Capacity	3820 mAh
Battery impedance	≤ 180 mΩ
max charging current (cut off voltage)	4.4 V
Operating temperature Range for charging	0 °C ~ 45 ℃
Operating temperature Range for discharging	-20 °C ~ 60°C
Recommended Discharging Current	0.2 C
Discharge cut-off voltage (cell standard cut-off voltage)	3.0 V
Discharge cut-off voltage (typ. low voltage for discharge protection)	2.80 V
Maximum Discharging Current (ambient temperature: -20 °C ~ 0 °C)	0.2 C
Maximum Discharging Current (ambient temperature: 0 °C ~ 60 °C)	1.2 C

Optimal Charging Current
relative humidity 65 ± 20%

Ambient temperature	Charging current	Max Charging Voltage	Cut-off current of CV
0 °C ~ 15 °C	0.2 C	4.4 V	0.050 C
15 °C ~ 25 °C	0.5 C	4.4 V	0.025 C
25 °C ~ 45 °C	0.5 C	4.2 V	0.025 C
45 °C ~ 60 °C	0.5 C	4.0 V	0.050 C

Maximum Charging Current
relative humidity 65 ± 20%

Ambient temperature	Charging current	Max Charging Voltage	Cut-off current of CV
0 °C ~ 15 °C	0.2 C	4.4 V	0.050 C
15 °C ~ 25 °C	0.5 C	4.4 V	0.025 C
25 °C ~ 45 °C	0.8 C	4.4 V	0.025 C
45 °C ~ 60 °C	0.5 C	4.1 V	0.050 C

Zwischen (-) und dem mittleren Kontakt sitzt ein 10k NTC Widerstand

Spoiler: Maßzeichnung

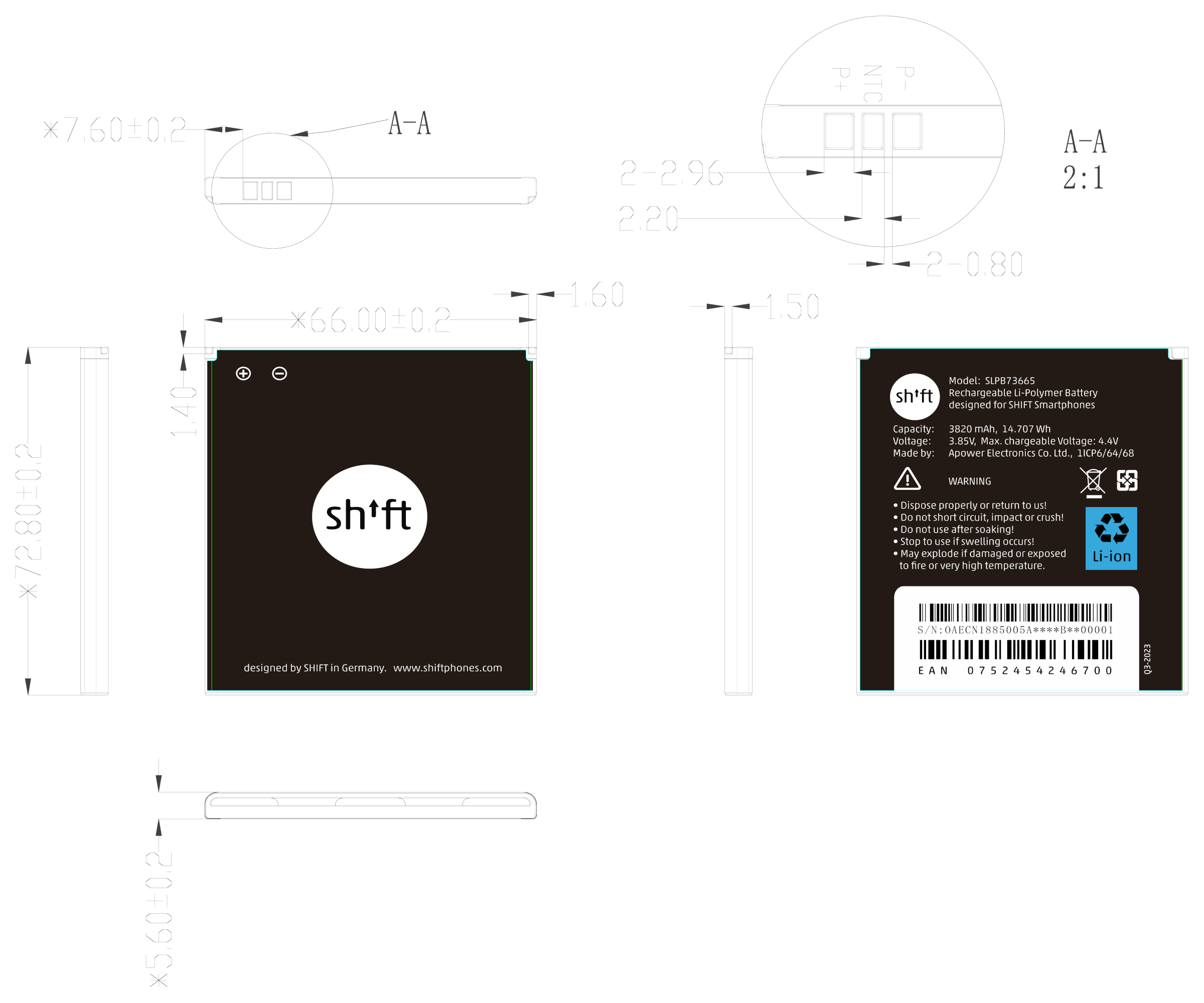

Das ist der Auszug mit den Fertigungsmaßen

Passt bitte auf euch und eure Lieben auf, wenn ihr mit den Akkus hantiert!

Oh, noch was: Die Modellnummer unserer "Shift Lithium Polymer Battery" ist übrigens nicht gänzlich aus der Luft gegriffen. Vielleicht kommt jemand darauf was diese Zahl "73665" bedeutet wenn er diesen Thread nochmal ausgiebig durchliest



[TobiasL.]

Ich find's super welche Ideen ihr habt! Wir möchte euch nicht im Wege stehen selbst aktiv zu werden. Das vollständige Datenblatt darf ich leider nicht veröffentlichen aber die relevanten Infos für den Akku sollten unserer Meinung nach zugänglich sein. Besser wir machen das so als wenn irgendwo wegen fehlender Daten ein Feuer ausbricht. Falls noch was fehlt, kann ich das natürlich nachliefern.

Spoiler: Technische Daten Universalakku

Die Daten gelten für Akkus ab dem Produktionsjahr 2023, das steht seitlich neben dem Strichcode auf der Rückseite.

Nominal Voltage	3.85 V
Rated Capacity	3820 mAh
Battery impedance	≤ 180 mΩ
max charging current (cut off voltage)	4.4 V
Operating temperature Range for charging	0 °C ~ 45 ℃
Operating temperature Range for discharging	-20 °C ~ 60°C
Recommended Discharging Current	0.2 C
Discharge cut-off voltage (cell standard cut-off voltage)	3.0 V
Discharge cut-off voltage (typ. low voltage for discharge protection)	2.80 V
Maximum Discharging Current (ambient temperature: -20 °C ~ 0 °C)	0.2 C
Maximum Discharging Current (ambient temperature: 0 °C ~ 60 °C)	1.2 C

Optimal Charging Current
relative humidity 65 ± 20%

Ambient temperature	Charging current	Max Charging Voltage	Cut-off current of CV
0 °C ~ 15 °C	0.2 C	4.4 V	0.050 C
15 °C ~ 25 °C	0.5 C	4.4 V	0.025 C
25 °C ~ 45 °C	0.5 C	4.2 V	0.025 C
45 °C ~ 60 °C	0.5 C	4.0 V	0.050 C

Maximum Charging Current
relative humidity 65 ± 20%

Ambient temperature	Charging current	Max Charging Voltage	Cut-off current of CV
0 °C ~ 15 °C	0.2 C	4.4 V	0.050 C
15 °C ~ 25 °C	0.5 C	4.4 V	0.025 C
25 °C ~ 45 °C	0.8 C	4.4 V	0.025 C
45 °C ~ 60 °C	0.5 C	4.1 V	0.050 C

Zwischen (-) und dem mittleren Kontakt sitzt ein 10k NTC Widerstand

Spoiler: Maßzeichnung

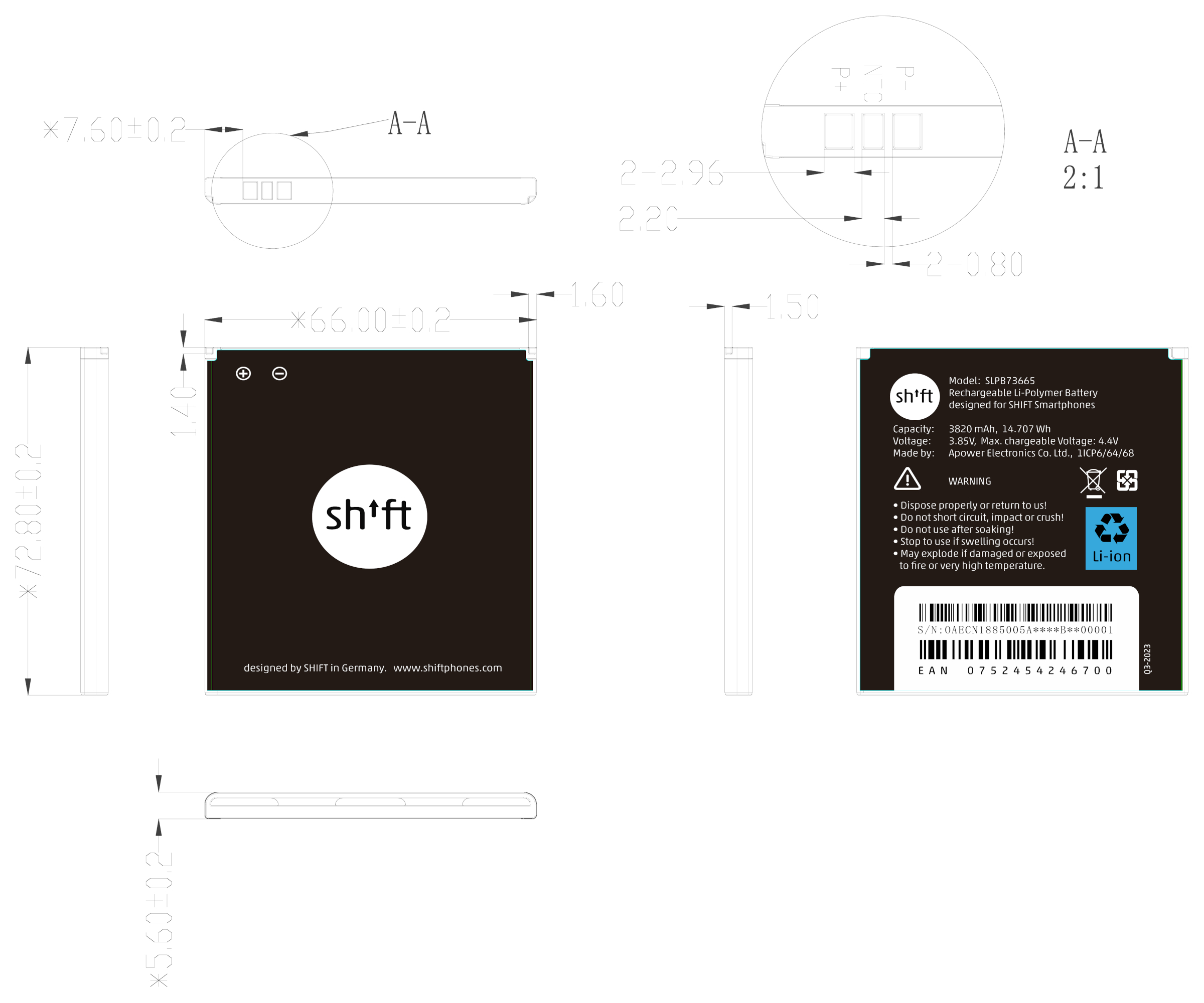

Das ist der Auszug mit den Fertigungsmaßen

Anhang anzeigen 5442

Passt bitte auf euch und eure Lieben auf, wenn ihr mit den Akkus hantiert!

Oh, noch was: Die Modellnummer unserer "Shift Lithium Polymer Battery" ist übrigens nicht gänzlich aus der Luft gegriffen. Vielleicht kommt jemand darauf was diese Zahl "73665" bedeutet wenn er diesen Thread nochmal ausgiebig durchliest

Vielen Dank für die ausführliche Antwort
Ich überlege momentan folgende Platine zu verwenden: https://www.ebay.de/itm/175666350819, was haltet ihr davon?



[mweiler]

Vielen Dank für die ausführliche Antwort
Ich überlege momentan folgende Platine zu verwenden: https://www.ebay.de/itm/175666350819, was haltet ihr davon?

Ohne, dass ich das Teil kenne, spricht aus technischer Sicht nach einem kurzen Überfliegen meinerseits nichts dagegen. Im Auslieferungszustand ist diese Platine aber für Standard-Rundzellen gebaut, die eine niedrigere Ladeschlusspannung (4,2 V) haben als der Universalakku (4,4 V). Damit du die volle Kapazität ausnutzen kannst, müsstest du noch einen 30kOhm Widerstand in die mit "BEST" bezeichneten Stelle löten.
So wie ich das sehe, kann man bei dieser Platine theoretisch auch die interne Temperatur des Universalakkus überwachen da der NTC auch 10k hat.



[danielp]

Oh, noch was: Die Modellnummer unserer "Shift Lithium Polymer Battery" ist übrigens nicht gänzlich aus der Luft gegriffen. Vielleicht kommt jemand darauf was diese Zahl "73665" bedeutet wenn er diesen Thread nochmal ausgiebig durchliest

Hm, weiß nicht ob ich richtig liege, aber ich hätte dann 73666 genommen!



[Silva]

nicht eher 873666?



[halemmerich]

Ich bin ja für 72866056 Ist ja keine Holzwerkstatt hier



[TobiasL.]

Ohne, dass ich das Teil kenne, spricht aus technischer Sicht nach einem kurzen Überfliegen meinerseits nichts dagegen. Im Auslieferungszustand ist diese Platine aber für Standard-Rundzellen gebaut, die eine niedrigere Ladeschlusspannung (4,2 V) haben als der Universalakku (4,4 V). Damit du die volle Kapazität ausnutzen kannst, müsstest du noch einen 30kOhm Widerstand in die mit "BEST" bezeichneten Stelle löten.
So wie ich das sehe, kann man bei dieser Platine theoretisch auch die interne Temperatur des Universalakkus überwachen da der NTC auch 10k hat.

Ok das freut mich, das mit dem NTC-Wiederstand habe ich auch erfreut gesehen, das löten der 30kOhm scared mich noch etwas. Und leider ist das Daten Blatt der Platine nicht nicht sonderlich ausführlich...



[LudwigXIV]

Was genau bedeutet "wenn das Ladegerät stark genug ist"?

Das Ladegerät muss kurzzeitig und spontan aber auch wiederkehrend die maximale Leistung (Peakleistung) liefern können, die das Gerät benötigt. D.h. man muss es für diese Anwendung etwas "überdimensionieren", während man im Betrieb mit Akku in solchen Situationen die benötigte Mehrleistung natürlich aus dem Akku beziehen kann.
Im Gesamtsystem hat das Shift 8 bei mir ca. 9W im Peak konsumiert, ich würde mal davon ausgehen, dass 15W ausreichend sind, dabei muss man aber nochmal schauen, ob das Shift 8 tatsächlich 3A bei 5V aufnehmen kann (ich glaube nicht). Nach meinen bisherigen Messungen verhält sich das Shift 8 sehr ähnlich wie das 6mq und nutzt bevorzugt Quickcharge mit maximal 18W, was 2A bei 9V entspricht. Bei 5V gehen bis zu 2,6A übers Kabel (QC3 Spezifikation). Generell funktionieren QC-fähige Ladegeräte bei mir besser als manche mit rein USB-PD, aber das Shift 8 lädt grundsätzlich erstmal an allen Netzteilen zuverlässig.
Also auch hier: es hängt davon ab! Wenn dein 5V 3A Ladegerät QC2 oder höher kompatibel ist, dann sollte es ausreichen um das Gerät ohne Akku zu betreiben.
